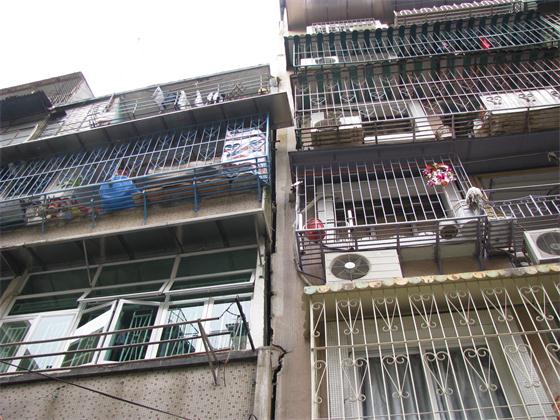

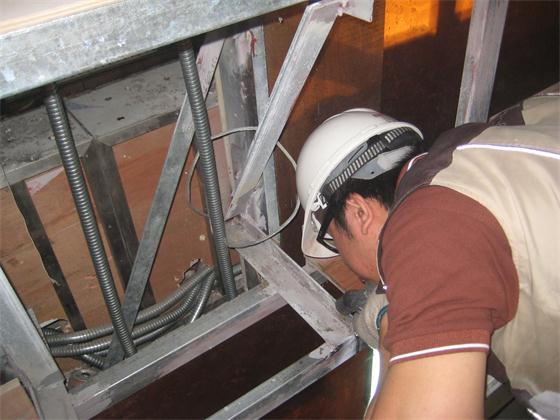

樓宇建築物


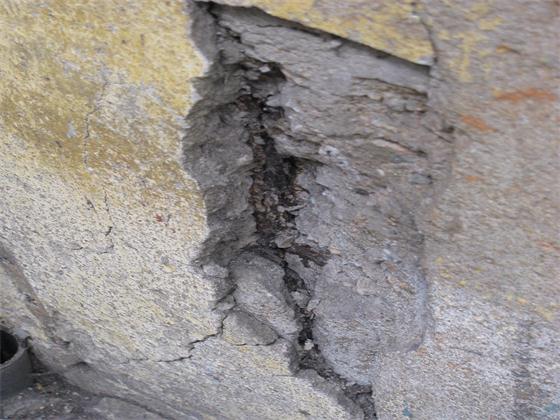

樓宇的結構可能會因為外來的因素而受到影響,例如:附近的基礎施工、開挖、振動和環境因素等。此外,在沒有適當的養護下,樓宇會隨著它們的年齡逐步地老化,樓宇的缺陷如混凝土剝落、鋼筋鏽蝕、變形和開裂、漏水、外牆剝落等便會漸漸地發生。因此,DEE提供了相關技術服務,包括:樓宇結構的檢測與監測,樓宇公共部分檢測,樓宇漏水檢測,及鋁窗測試。


  • 樓宇結構的檢測與監測


為評估樓宇的結構狀況,目視檢查是一個必要的基本步驟。除了目視檢查外,通過一些無損檢測可以採集到一些重要的科學數據,以便更準確地對樓宇的結構狀況進行評估。評估混凝土的力學性能方面,取芯做抗壓強度測試、回彈儀測試是常見的做法。而評估結構構件的耐久性方面,可以進行半電位測量,氯離子含量測定,碳化測試,鋼筋保護層測厚儀測定鋼筋位置和岩相分析。將來,會研究更多新類型的無損檢測於結構檢測中的可行性和適用性。






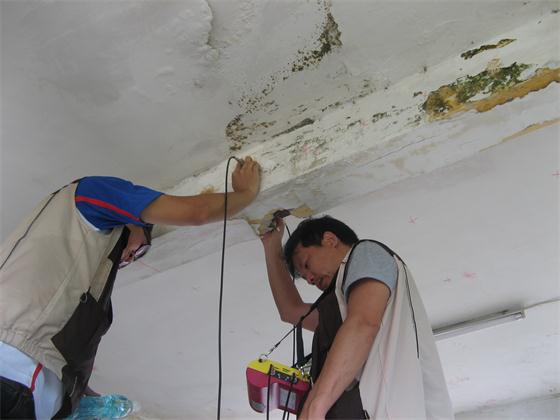

混凝土梁的超聲波測試


混凝土鑽芯取樣


half cell4.JPG

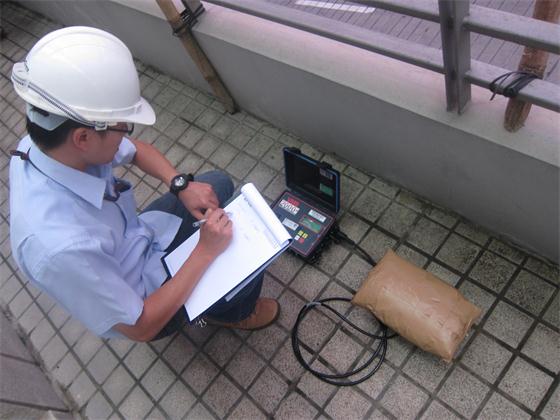

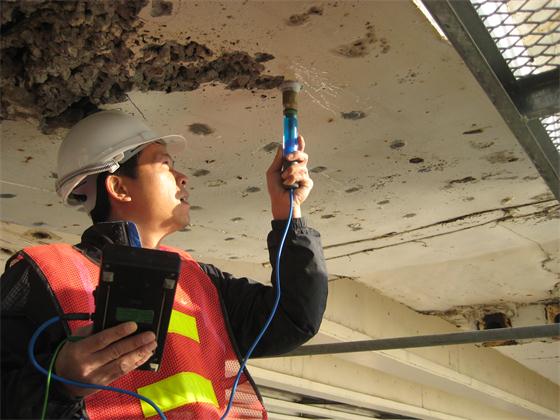

混凝土結構的半電位測量

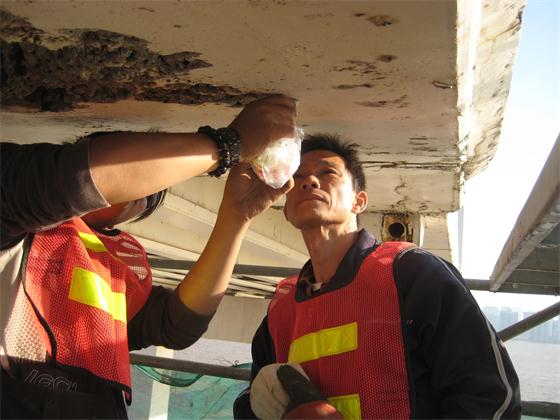

混凝土粉末取樣,以作氯離子測試之用



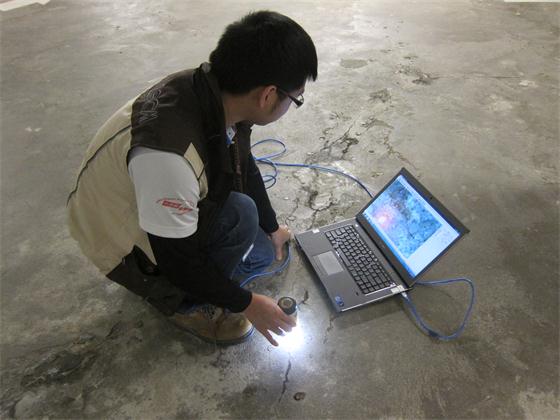

裂縫尺寸測量

rebound hammer 4.JPG

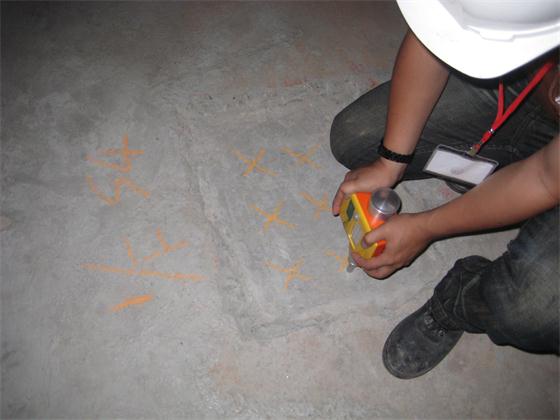

混凝土樓板回彈儀測試



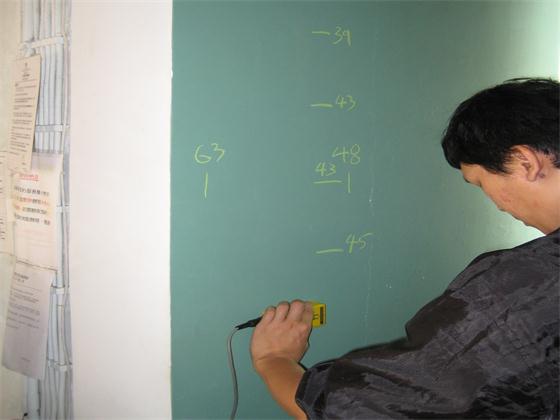

通過鋼筋保護層測厚儀定位鋼筋

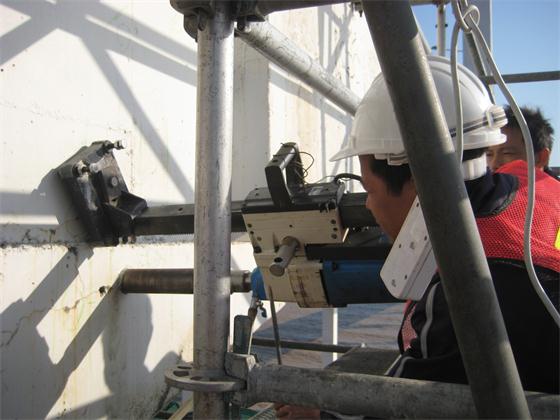

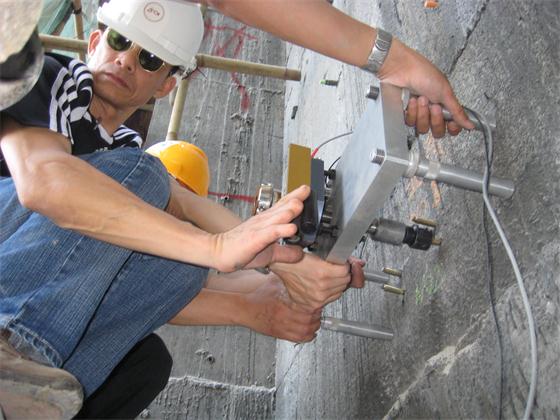

錨栓的抗拉荷載試驗


當樓宇結構出現問題,或每當有建築工程在現有樓宇附近施工,特別是進行打樁、拆卸和開挖工程時,便需要進行結構監測。透過監測樓宇傾斜度、地基沉降、樓宇的裂縫或接縫寬度、及周圍環境溫度的數據,以追踪結構問題的發展趨勢。而自動監測系統將會是未來重點發展的方向。除此之外,將會越來越多於樓宇監測的領域中應用3D雷射掃描,數以百萬計的測量點(點雲)能夠更完整地和更準確地測量出結構的變形。對於現有樓宇的振動影響監測亦是非常重要的。


IMG_0755-tilt plate.JPG

以傾度盤及便攜式測斜儀進行傾角監測

IMG_3245-tilt plate.jpg

以傾度盤及便攜式測斜儀進行傾角監測

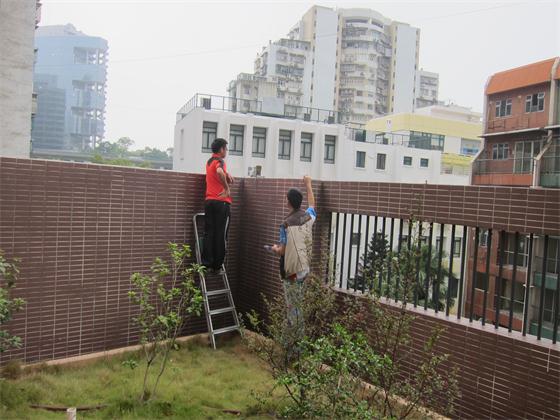

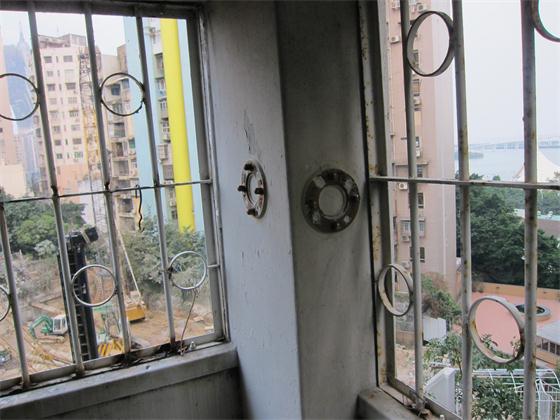

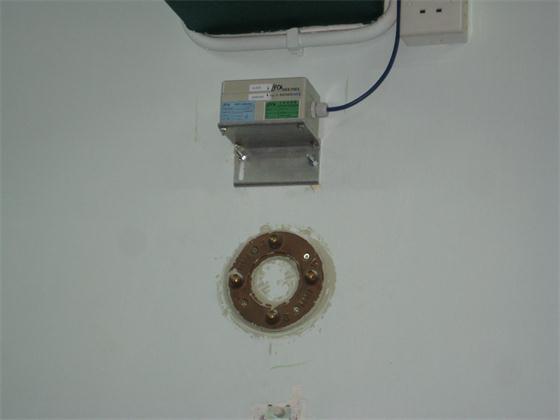

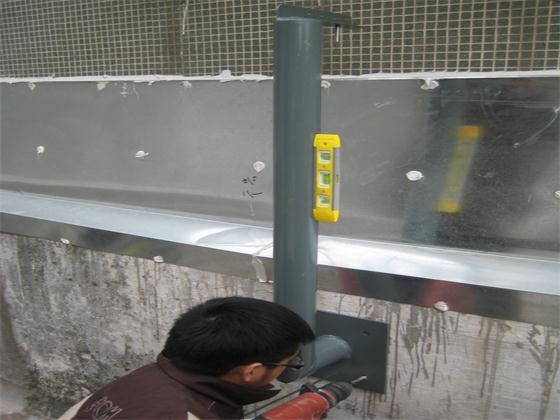

安裝儀器以監測樓宇間接縫寬度

IMG_7133-joint meter.JPG

通過電子接縫計監測樓宇間的接縫寬度



通過電子測斜儀監測柱的傾斜度

IMG_5964-ambient tempeature_2345看图王.JPG

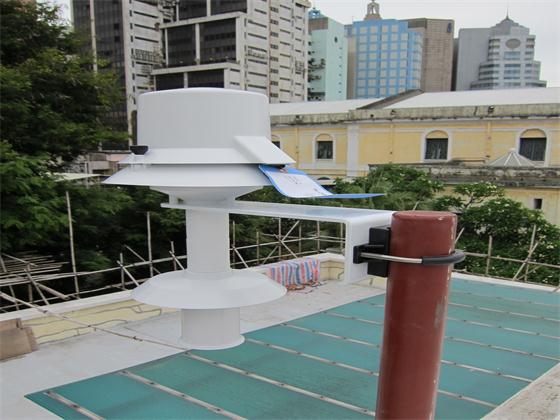

通過電子溫度傳感器監測周圍環境的溫度


IMG_8222-data loggering system.JPG

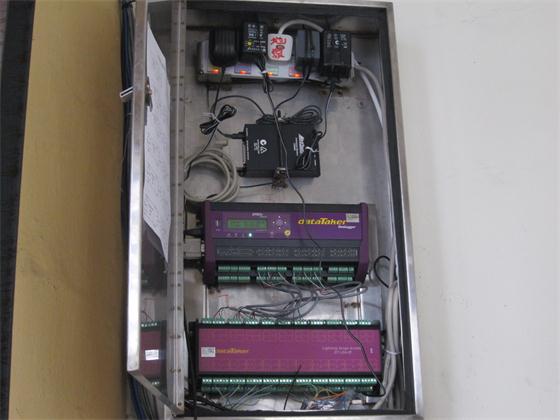

由數據記錄器和數據傳輸系統組成的自動監測系統

IMG_8227- joint meter.JPG

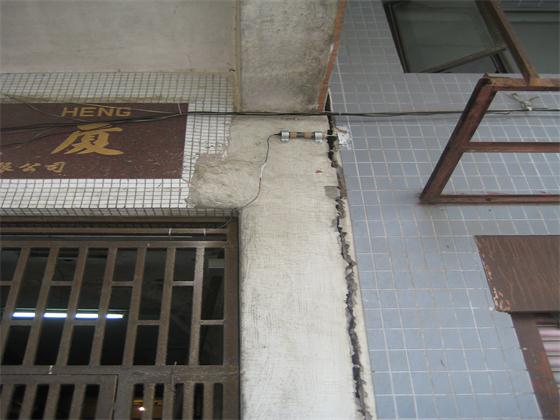

通過電子裂縫計監測裂縫寬度

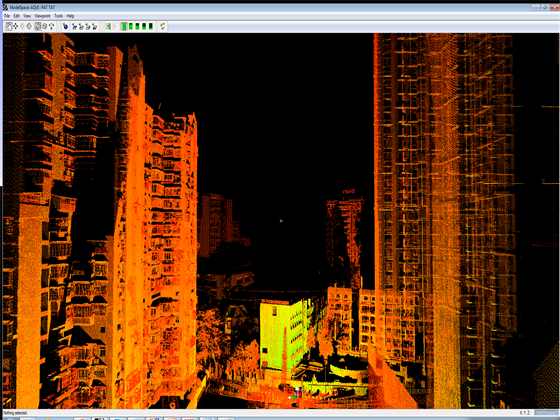

樓宇的3D雷射掃描


通過3D雷射掃描測量傾斜角度

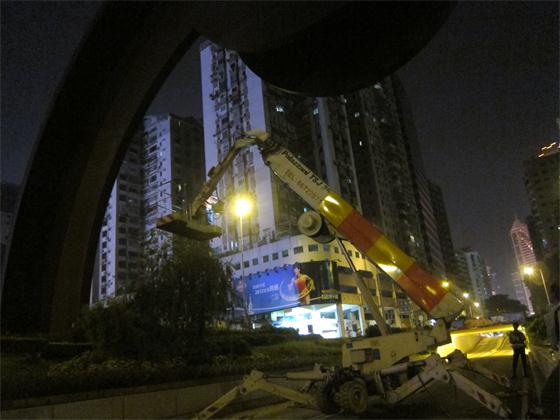

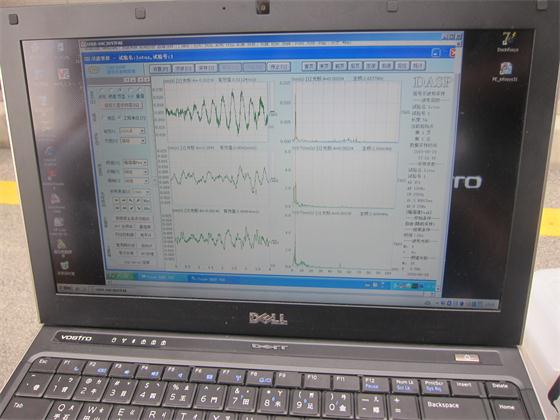

打樁的振動測量

vibration monitoring 6.JPG

打樁的振動測量



鋼結構


鋼結構是結構設計師們最常採用的結構之一,如體育場館、游泳池、紀念性建築物等。而鋼結構中最常出現的問題有锈蝕、焊接接頭缺陷、開裂和變形。除了對新的鋼結構建築工程提供質量顧問服務外,DEE還提供與鋼結構檢測和荷載能力評估有關的技術服務。


  • 質量顧問服務


DEE制訂了鋼結構工程的MCQ 和 ARP,主要是為公共工程項目提供質量控制的程序。而視察鋼結構製造廠是質量控制程序中一個重要環節,以核實該廠的質量控制工作實施情況,包括物料控制,製作控制,焊接控制,塗層控制和交付控制。

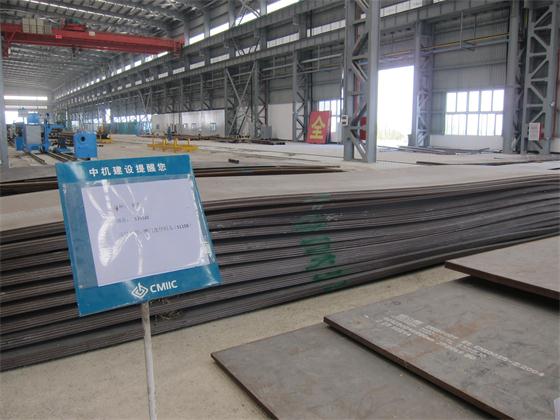

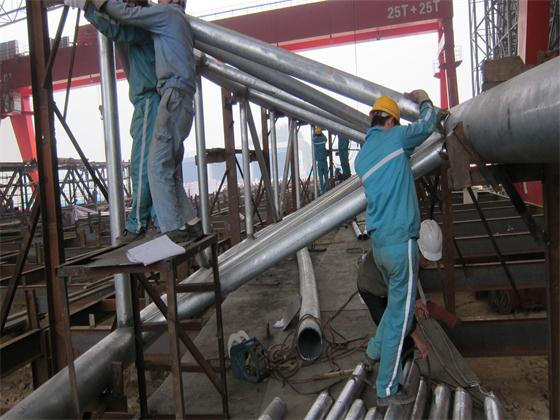

廠內的鋼材控制

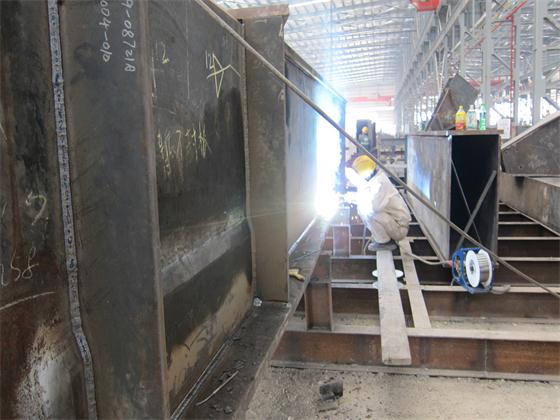

廠內的焊接工序



廠內的製作工序

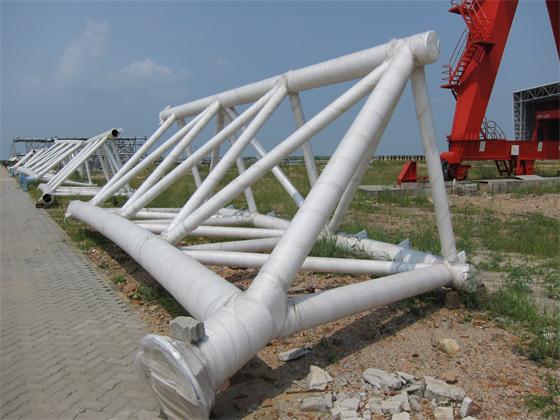

交付前的鋼結構組件


  • 鋼結構檢測


DEE負責提供鋼結構的結構性及耐久性狀況評估的檢測服務。通過目視檢查來確定锈蝕情況,亦可以通過超聲波測厚儀進行驗證已锈蝕的鋼材截面厚度。  良好的焊接工作能確保鋼結構構件之間能有一個安全和優質的連接,所以必需要進行焊接檢測以確保焊接質量。除了傳統的NDT,如磁粉探傷(MPI)和超聲波測試(UT)外,LECM更引進了渦流檢測,實現不需完全除去表面塗料的情況下檢測現有鋼結構接頭的缺陷(如表面疲勞裂紋)。

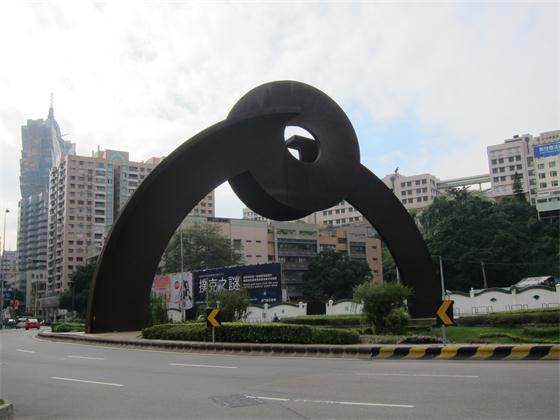

東方拱門

IMG_2342 東方拱門.JPG

東方拱門焊接檢驗平台


IMG_7557 威尼斯人 MPI.JPG

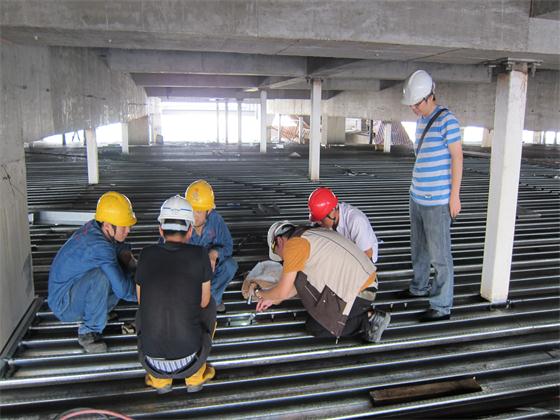

鋼結構檢測

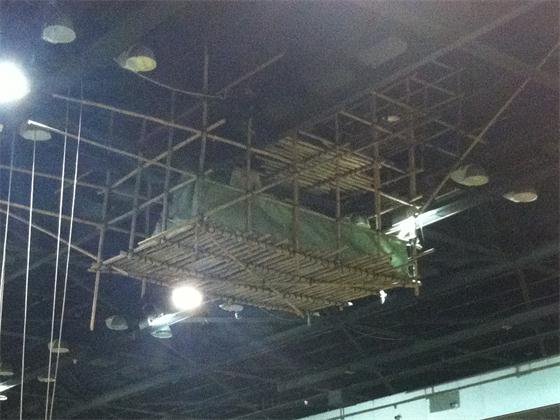

用作檢測鋼結構屋頂的竹平台

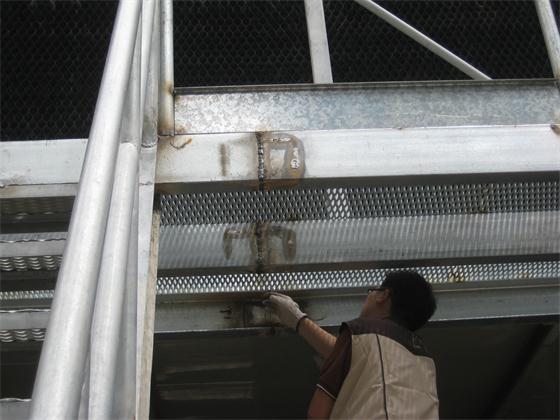

焊接檢測


焊接檢測


IMG_0010 科學館 MPI.JPG

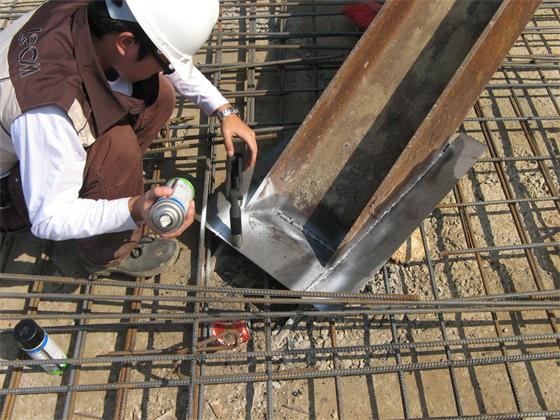

進行MPI檢測型鋼接頭

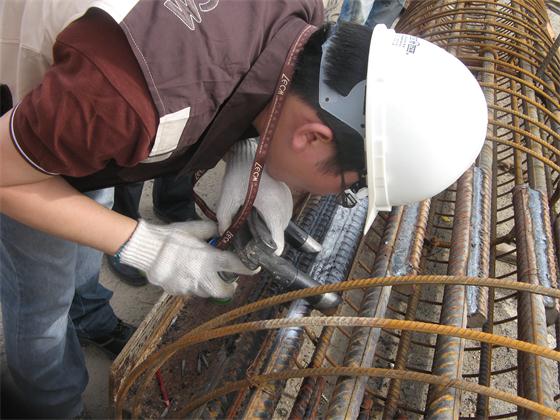

進行MPI檢測鑽孔灌注樁鋼筋籠


IMG_0022 觀光塔 UT.JPG

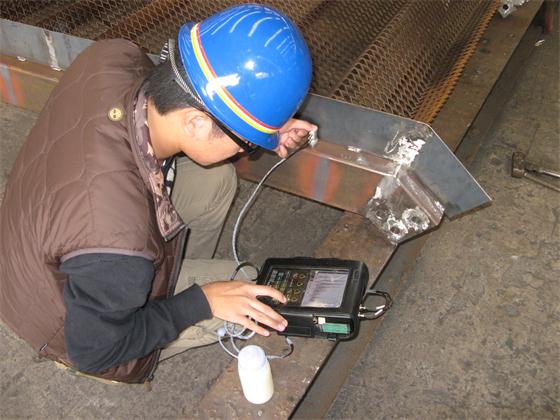

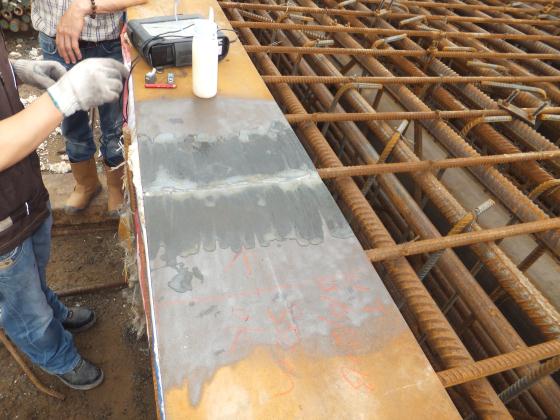

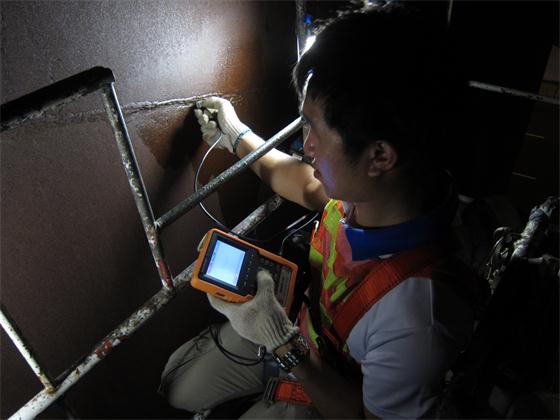

進行UT檢測鋼樓梯

DSCF4409 媽閣中樞輸紐 UT.JPG

進行UT檢測連續牆的型鋼接頭


IMG_2535 東方拱門 ET.JPG

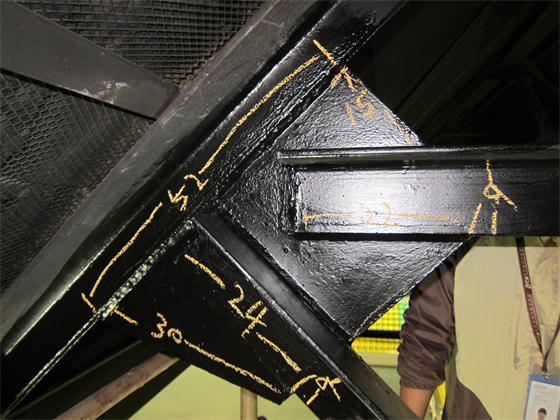

渦流檢測

IMG_5057 Stud WPS VT.JPG

剪力釘焊接檢測


  • 荷載能力評估


荷載能力評估可以通過現場結構荷載測試,結合結構數學模型模擬來進行。通過在選定之結構構件上施加荷載,量度其變形或應力/應變,可以驗證結構行為或核實一些設計上的假設。除此之外,荷載測試結果也可以用作校準結構數學模型,從而獲得更堅實的結構評估。

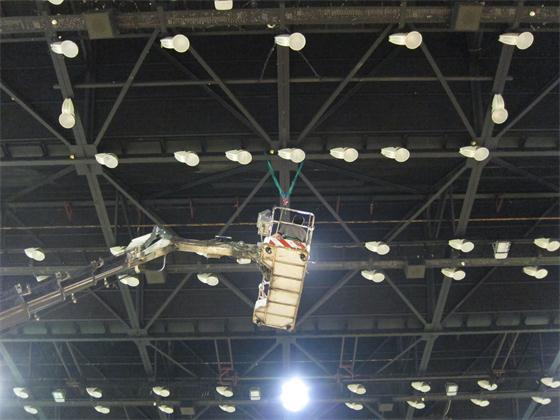

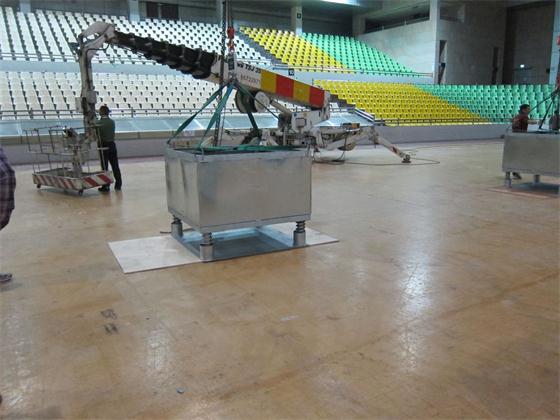

鋼網架結構的吊掛荷載測試


對鋼結構施加荷載

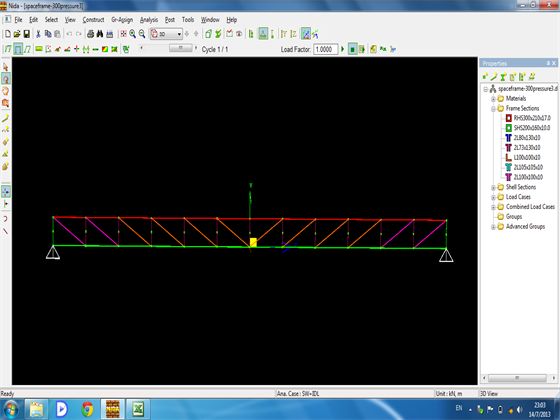

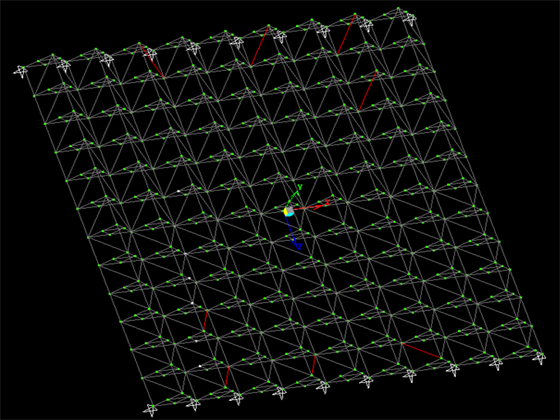

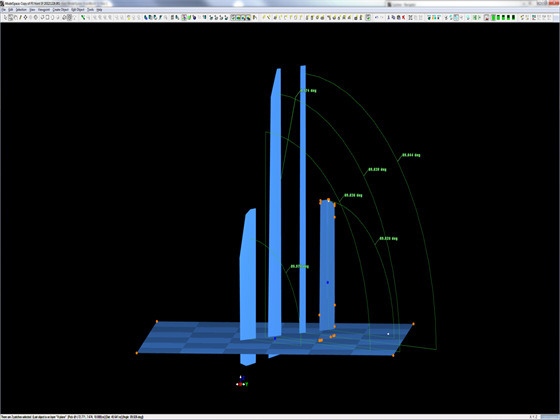

數學模型模擬


數學模型模擬

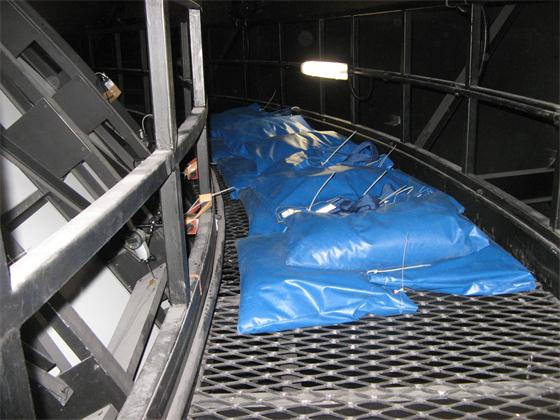

鋼結構上施加沙包荷載

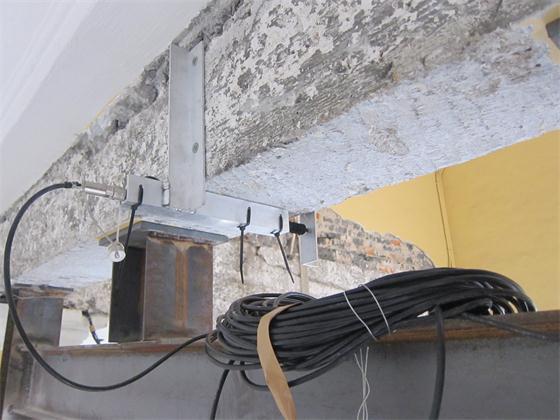

記錄變形

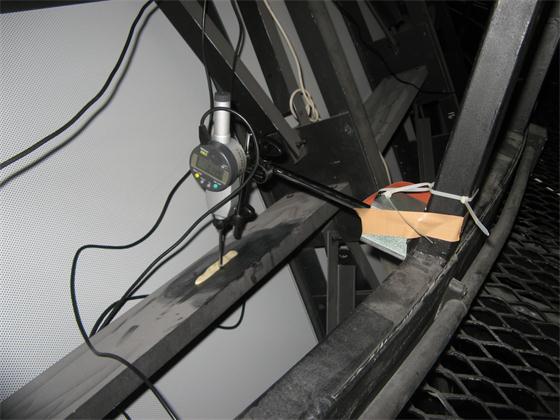

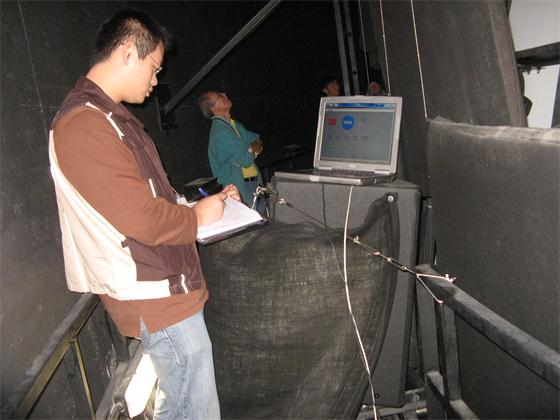

通過數碼測量儀量度變形
